Как поставщик аналоговых модуляторов, я воочию свидетельствовал о запутанном ландшафте реализации этих важных компонентов в различных системах. Аналоговые модуляторы играют ключевую роль в преобразовании сигналов из одной формы в другую, что позволяет беспрепятственно передавать данные и передачу данных на разных платформах. Тем не менее, путешествие внедрения аналогового модулятора чревается проблемами, которые требуют тщательного рассмотрения и опыта. В этом блоге я углубляюсь в ключевые проблемы, с которыми сталкиваются внедрение аналогового модулятора и обсудить потенциальные решения.
Целостность сигнала и шум
Одной из основных проблем в реализации аналогового модулятора является поддержание целостности сигнала и минимизация шума. Аналоговые сигналы подвержены интерференции из различных источников, включая электромагнитные помехи (EMI), радиочастотные интерференции (RFI) и тепловой шум. Эти помехи могут исказить модулированный сигнал, что приводит к ошибкам в передаче данных и снижению производительности системы.
Чтобы смягчить эти проблемы, важно разработать аналоговый модулятор с помощью правильных методов экранирования и заземления. Экранирование помогает блокировать внешние электромагнитные поля, в то время как заземление обеспечивает низкий путь к электрическим токам, снижая риск помех. Кроме того, использование высококачественных компонентов с низким уровнем шума может значительно улучшить отношение сигнал / шум (SNR) модулятора.
Другим аспектом целостности сигнала является линейность модулятора. Нелинейности в модуляторе могут вводить гармонические искажения, что может дополнительно ухудшить качество сигнала. Чтобы обеспечить линейность, требуется тщательная конструкция и калибровка компонентов модулятора. Это может включать использование петлей обратной связи и методов компенсации, чтобы исправить любые нелинейности в процессе модуляции.
Энергопотребление
Потребляемая энергопотребление является еще одной важной проблемой в реализации аналогового модулятора, особенно на портативных и батарейных устройствах. Аналоговые модуляторы обычно требуют определенного количества мощности для работы, и чрезмерное энергопотребление может привести к более короткому сроку службы батареи и увеличению тепла.
Чтобы решить эту проблему, дизайнерам необходимо оптимизировать энергопотребление аналогового модулятора без ущерба для его производительности. Это может быть достигнуто с помощью различных методов, таких как использование компонентов с низким энергопотреблением, реализация стратегий управления питанием и оптимизация схемы модуляции. Например, некоторые модуляторы используют методику, называемую отслеживанием оболочки, которая регулирует напряжение питания на основе мгновенной амплитуды входного сигнала, снижая энергопотребление без жертвы качества сигнала.
Частотная стабильность
Стабильность частоты имеет решающее значение для правильной работы аналогового модулятора. Любые колебания частоты носителей могут привести к ошибкам в процессе модуляции, что приводит к искаженным сигналам и снижению производительности системы. Поддержание стабильности частоты требует использования высококачественных осцилляторов и синтезаторов частот.
Осцилляторы отвечают за генерацию частоты носителей, и их стабильность напрямую влияет на производительность модулятора. Кристаллические генераторы обычно используются в аналоговых модуляторах из -за их высокой стабильности и низкого фазового шума. Тем не менее, кристаллические осцилляторы могут быть чувствительными к изменению температуры и механическим вибрациям, что может вызвать частотный дрейф. Чтобы смягчить эти проблемы, могут использоваться кристаллические осцилляторы (TCXO) или контролируемые температурой кристаллических осцилляторов (TCXOS) или в духовке (OCXO), которые обеспечивают более высокую частотную стабильность в более широком диапазоне температуры.
Частотные синтезаторы используются для генерации нескольких частот несущей с одной контрольной частотой. Они необходимы для приложений, которые требуют, чтобы модулятор работал на разных частотах. Тем не менее, частотные синтезаторы могут вводить фазовый шум и ложные сигналы, которые могут ухудшить качество сигнала. Чтобы свести к минимуму эти эффекты, дизайнеры должны тщательно выбирать синтезатор частоты и реализовать соответствующие методы фильтрации.
Совместимость и стандартизация
В сегодняшнем взаимосвязанном мире совместимость и стандартизация необходимы для успешной реализации аналоговых модуляторов. Аналоговые модуляторы должны быть совместимы с широким диапазоном входных и выходных сигналов, а также с другими компонентами в системе. Кроме того, им необходимо соблюдать различные отраслевые стандарты и правила.
Обеспечение совместимости требует тщательного проектирования и тестирования аналогового модулятора. Дизайнеры должны учитывать электрические характеристики входных и выходных сигналов, таких как уровни напряжения, импеданс и диапазон частот. Они также должны гарантировать, что модулятор совместим с другими компонентами в системе, такими как усилители, фильтры и приемники.
Стандартизация также имеет решающее значение для совместимости аналоговых модуляторов. Существует несколько отраслевых стандартов и правил, которые регулируют проектирование и эксплуатацию аналоговых модуляторов, таких как Международная электротехническая комиссия (МЭК) и правила Федеральной комиссии по связи (FCC). Соответствие этим стандартам гарантирует, что модулятор может использоваться в широком спектре приложений и что он соответствует требованиям безопасности и производительности в отрасли.
Стоимость и сложность
Стоимость и сложность всегда являются важными соображениями в реализации любой технологии. Аналоговые модуляторы могут быть относительно дорогими, особенно с высокой производительностью и расширенными функциями. Кроме того, проектирование и реализация аналоговых модуляторов могут быть сложными, требуя специализированных знаний и опыта.
Чтобы снизить стоимость и сложность, дизайнерам необходимо оптимизировать конструкцию аналогового модулятора, не жертвуя его производительностью. Это может быть достигнуто с помощью различных методов, таких как использование интегрированных цепей (ICS) вместо дискретных компонентов, реализация модульных конструкций и использование стандартных готовых компонентов. Кроме того, дизайнеры могут использовать последние достижения в области полупроводниковых технологий, чтобы уменьшить размер и энергопотребление модулятора, одновременно улучшая его производительность.
Заключение
Реализация аналогового модулятора является сложной задачей, которая требует тщательного рассмотрения различных факторов, включая целостность сигнала, энергопотребление, стабильность частоты, совместимость, стандартизацию, затраты и сложность. Как поставщик аналоговых модуляторов, мы понимаем важность решения этих проблем для обеспечения успешной реализации наших продуктов в различных системах.

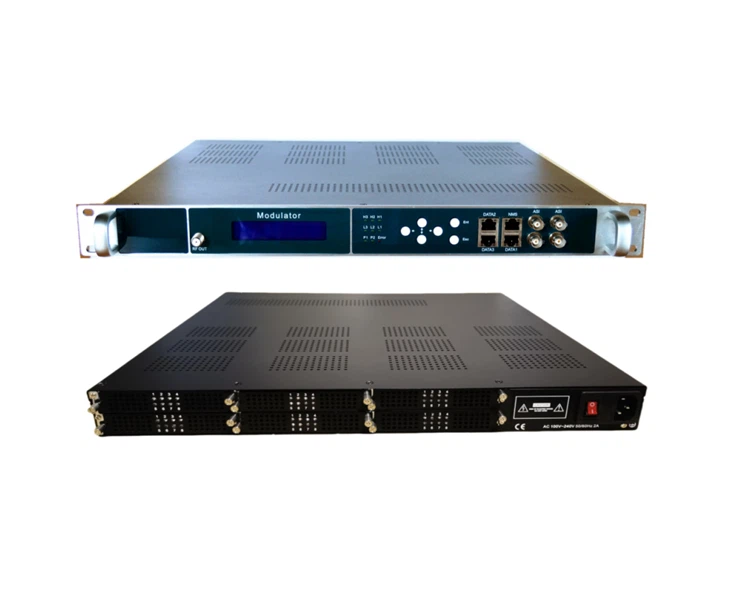

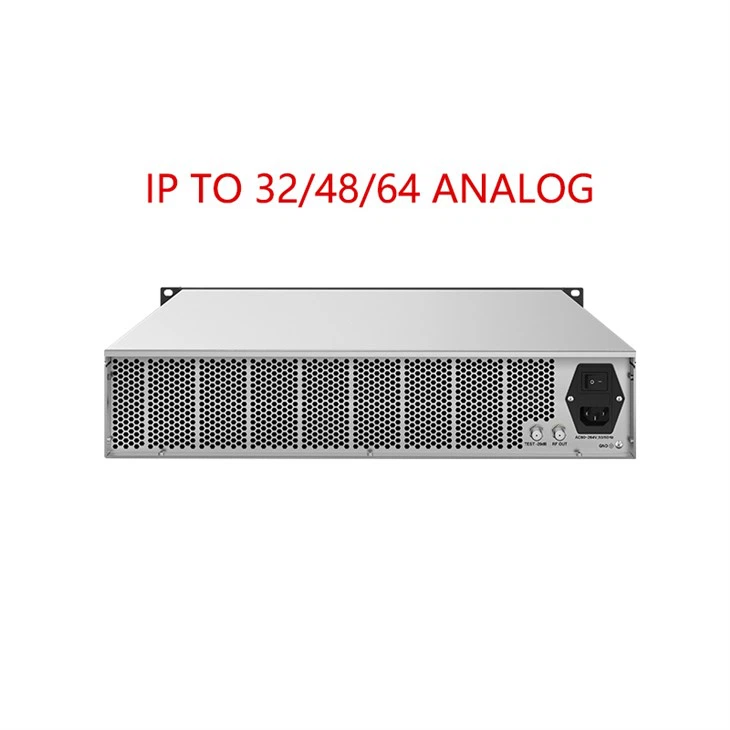

В нашей компании мы предлагаем широкий спектр аналоговых модуляторов, включаяIP -аналоговый модуляторВHDMI на RF -аналоговый телевизионный передатчик, иIP для аналогового модулятора NTSC PALПолем Наши модуляторы предназначены для соответствия самым высоким стандартам производительности, надежности и совместимости, и мы стремимся предоставить нашим клиентам наилучшие возможные решения для их аналоговых потребностей модуляции.
Если вы заинтересованы в том, чтобы узнать больше о наших аналоговых модуляторах или у вас есть какие -либо вопросы о реализации аналогового модулятора в вашей системе, не стесняйтесь обращаться к нам. Мы будем рады обсудить ваши требования и предоставить вам индивидуальное решение, которое отвечает вашим потребностям.
Ссылки
- Разави Б. (2017). Дизайн аналоговых CMOS интегрированных цепей. McGraw-Hill Education.
- Уильямс Т. (2011). Аналоговая электроника: схемы, системы и обработка сигналов. Издательство Оксфордского университета.
- Johnson, HW, & Graham, M. (2003). Высокоскоростное распространение сигнала: продвинутая черная магия. Прентис Холл.
