Обзор

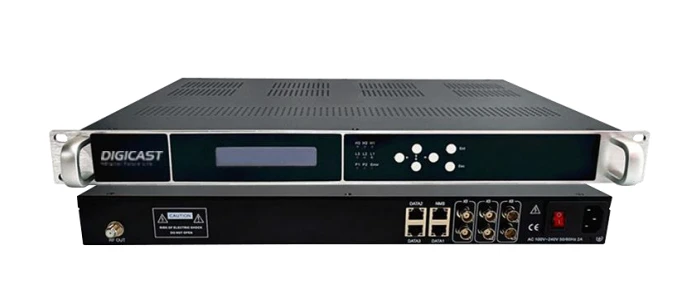

Модулятор IP-to-RF серии DMB-5100E предназначен для приема медиаконтента из магистральных IP-сетей или инфраструктур CDN и преобразования программ в цифровые радиочастотные сигналы для вещания ISDB-T. Это-в-компактное устройство собирает транспортные IP-потоки UDP/RTP через три порта Gigabit Ethernet, причем каждый порт поддерживает до 128 IP-потоков SPTS или MPTS. Он также поддерживает шесть входных каналов ASI. Затем устройство модулирует входные сигналы IP и ASI в 8, 16 или 24 несмежных радиочастотных несущих ISDB-T, что хорошо подходит для рынков, включая Японию, Чили, Бразилию, Перу, Боливию и Аргентину в Южной Америке.
Функции:
Это устройство обладает мощными возможностями модуляции и оснащено тремя портами передачи данных Gigabit Ethernet для ввода IP. Каждый порт может обрабатывать до 128 IP-потоков в формате SPTS или MPTS, поддерживая протоколы UDP, RTP, одноадресную и многоадресную рассылку.
Благодаря RF-выходу с несколькими несущими он может принимать сотни IP-потоков и генерировать до 8, 16 или 24 RF-каналов ISDB-T. Это позволяет распространять сотни программ стандартной и высокой четкости по коаксиальным кабелям или системам наземного вещания.
Он эффективно использует ресурсы спектра, предоставляя 8, 16 или 24 несмежных частотных выхода. Диапазон частот охватывает от 96 до 864 МГц с общей полосой пропускания 768 МГц, что позволяет гибко назначать частоты в пределах доступного диапазона.
горячая этикетка : Модулятор rtmp to isdb-t, Китай Модулятор rtmp to isdb-t производители, поставщики, завод
Технические характеристики
Ввод IP-потока
Поддержка 128 входов потоковой передачи IP SPTS/MPTS UDP/RTP на каждый порт, всего 3 гигабитных порта (DATA1/DATA2/DATA3)
Порт Ethernet Транспортный протокол TS через UDP/RTP, одноадресная и многоадресная рассылка, IGMP V2/V3
Скорость передачи Макс. 800 Мбит/с для каждого входа
Входной поток ASI
Поддержка: 6 * вход ASI
Разъем: гнездо BNC, 75 Ом
Уровень сигнала: 200-800 мВ (пик-пик)
Длина пакета: 188 байт.
Максимальная скорость передачи-: на порт Меньше или равна 100 Мбит/с.
Модуляция РЧ-выхода
ISDB-T-модуляция
ISDB-T РЧ-выход: 16*ISDB-T не-частотный РЧ-выход,
Диапазон частот: 96~864МГц, 1 кГц на один шаг
ISDB-T Стандарт ARIB STD-B31
Созвездие: DQPSK, QPSK, 16QAM, 64QAM.
Интервал защиты: 1/32, 1/16, 1/8, 1/4.
Режим передачи: 2К, 4К, 8К
Скорость кода: 1/2, 3/4, 5/6, 7/8
Полоса пропускания: 6 МГц
Скорость передачи данных TS<21 Мбит/с
MER Больше или равно 40 дБ
регулировка общего выходного уровня -35~-5дБм с шагом 0,1 дБ
Выход IP-потока
Поддержка: 8 * IP (MPTS/SPTS) UDP/RTP выход из порта данных 1
Мультиплексирование
Поддерживает до 180 PID на канал с переназначением PID (ручным или автоматическим).
Точная настройка ПЦР
Возможность использования вставок PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT.

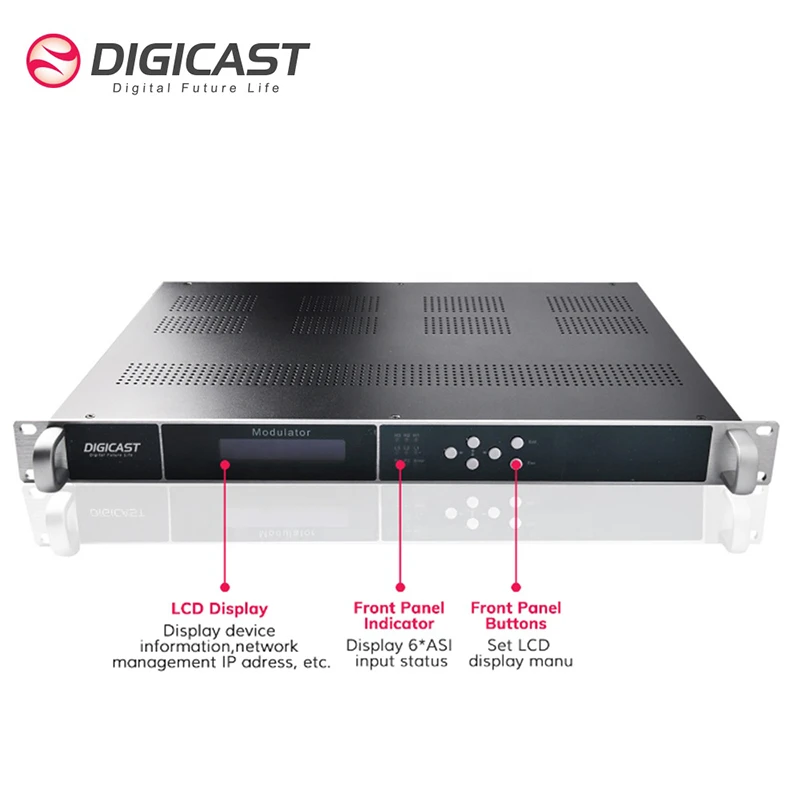

Контроль и мониторинг
Интерфейс настройки: веб--на основе
Удаленно: обновление через сеть
Разъем: интерфейс Ethernet RJ45, 100M/1000M
Физический и силовой
Напряжение 110~220В
Потребление: 18~20 Вт
Рабочая температура: 0 ~ 50 градусов
Размеры: 483 мм (Ш) * 360 мм (Г) * 44,5 мм (В)
Вес: 7 кг/шт.
